Spennarmerte teglbjelker / overliggere

Spennarmerte teglbjelker benyttes over åpninger i murverket.

1- og 2-skifts spennarmerte teglbjelker inngår som en del av murverket over og oppnår først sin forventede bæreevne ved hjelp av nødvendig antall påmurte skift. Sammen med påmurte skift danner den spennarmerte bjelken en komposittbjelke.

Nødvendig høyde på komposittbjelken prosjekteres ut fra åpningens lysåpning og opptredende belastning. Spennarmerte bjelker kan normalt anvendes for lysåpning opp til ca 4,5 m ved jevn belastning. Ved større åpninger og større lastsituasjoner benyttes selvbærende prefabrikkerte betongbjelker med innstøpt teglflis.

Vår tekniske avdeling gir uforpliktende råd og anbefalinger om tegl og prefabrikkerte teglbjelker, og prosjekterer selv våre bjelker.

Informasjon:

På noen tegltyper kan undersiden av teglen ha en annen farge enn fasadesiden. Teglbjelkene kan leveres innfarget på undersiden med et pristillegg.

Teglbjelkene leveres med fugetykkelse, forband og relieff etter ønske, tilpasset prosjektet.

Spennarmerte teglbjelker kan også leveres i flere bredder, tilpasset teglformat.

Spennarmerte teglbjelker kan også leveres med istøpt skinne for oppheng under konsoller.

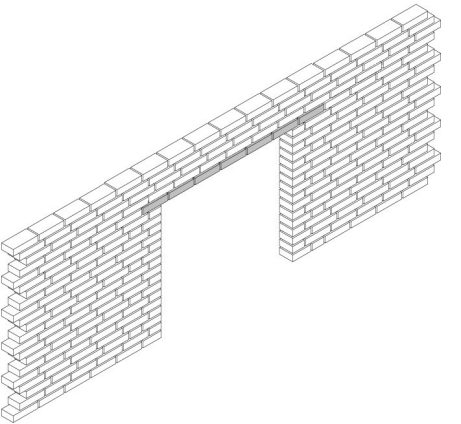

1-skifts spennarmert teglbjelke

Mursten: 1-skifte tegloverliggere | Egernsund Wienerberger A/S

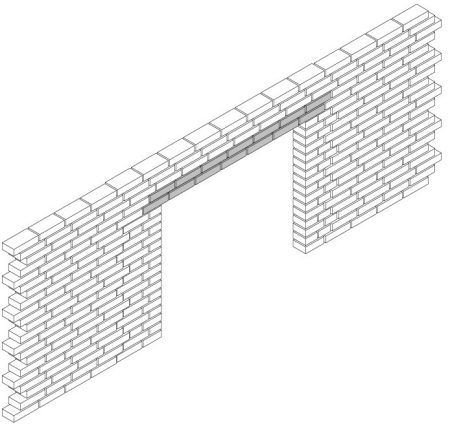

2-skifts spennarmert teglbjelke

Montering

Bjelkens plassering justeres slik at forbandet i murverket ivaretas, men minimum 1/2-steins opplegg på hver side.

-Teglbjelkene skal ha midlertidig understøttelse inntil tilstrekkelig styrke og vedheft er etablert i murverket.

Avstand mellom understøtting:

1-skifts teglbjelke: maksimal avstand 0,6 m

2-skifts teglbjelke: maksimal avstand 0,9 m

Bjelken stabiliseres sideveis og fastholdes mot vridning ved hjelp av tvinger.

Forband

Du kan fritt velge hvilket forband du ønsker at overliggerne skal produseres i – se eksempler på forbandt nedenfor:

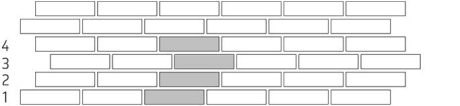

Løperforband 1

Mursten: Løberforbandt 1 | Egernsund Wienerberger A/S

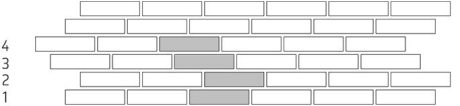

Løperforband 2

Mursen: Løberforbandt 2 (LB2) | Egernsund Wienerberger A/S

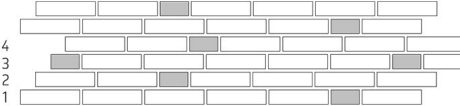

Viltforband

Mursten: Vildtforbandt (VFB) | Egernsund Wienerberger A/S

Vanlig løperforband med 7 kopper per m² plassert vilkårlig.

Andre forbandstyper

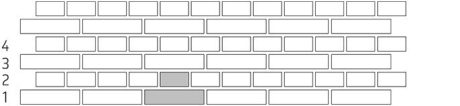

Blokkforband

Mursten: Blokforbandt (BLK) | Egernsund Wienerberger A/S

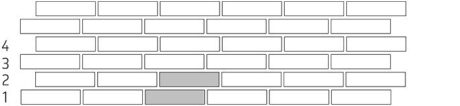

1/4 steinsforband A

Mursten: Kvartstensforbandt A (KSA) | Egernsund Wienerberger A/S

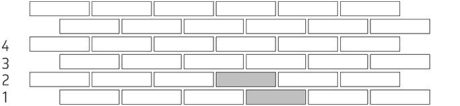

1/2 steinsforband

Mursten: 1/2 stensforbandt (HFB) | Egernsund Wienerberger A/S

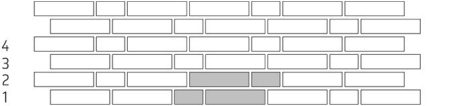

Munkeforband 1

Mursten: Munkeforbandt 1 (MF1) | Egernsund Wienerberger A/S

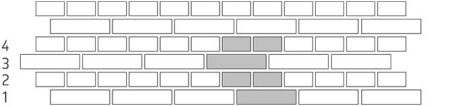

Kryssforband

Mursten: Krydsforbandt (KRF) | Egernsund Wienerberger A/S

Trygghet fra start til slutt

For teknisk avdeling er det viktig at hele prosessen utføres på best mulig måte, både for de involverte og for sluttresultatet.

Derfor er wienerberger med fra start til slutt, og sørger for at den utførende har nødvendig informasjon og støtte gjennom hele prosjektet.

Vi bidrar aktivt gjennom hele prosjektet for å støtte arkitekt, entreprenør eller utførende når de har behov for det. Vi gir råd og er tilgjengelige for spørsmål underveis i prosessen.

Kontakt vår tekniske avdeling:
